Ilmu Pengetahuan tentang Daya Tahan Fleksibel Dingin: TPU Balistik 1000D dan Integritas Jahitan dalam Skenario Sub-Nol

Menentukan kantong kering tugas berat berdasarkan lembar spesifikasi suhu ruangan standar adalah kesalahan pengadaan yang umum. Pada suhu 25°C, sebagian besar film poliuretan termoplastik (TPU) komersial menunjukkan kekuatan tarik dan elastisitas yang sangat baik. Turunkan lingkungan operasional ke -30°C dalam pencarian dan penyelamatan taktis (SAR) atau penyebaran laut terbuka, dan fisika material akan berubah sepenuhnya. Penghalang yang fleksibel menjadi tanggung jawab yang rapuh.

Untuk manajer rantai pasokan yang merekayasa peralatan penting dalam perusahaan kamipanduan kantong kering submersible (Pillar Roadmap), penyebaran di bawah nol memerlukan pemahaman tentang kristalisasi suhu rendah. Ketika tas yang berisi muatan dijatuhkan ke tanah beku atau diikat erat di bawah gelombang gelombang, kegagalan yang terjadi jarang sekali berupa robekan kain bersih. Ini adalah fraktur geser antar muka sepanjang garis las frekuensi tinggi. Di sinilah kegagalan manufaktur standar tingkat luar ruangan.

Titik Buta Transisi Kaca: Poliester vs. Polieter TPU

Di lantai pabrik, toko kontrak generik memperlakukan semua lapisan TPU secara setara. Mereka sangat fokus pada bahan denier kain, memilih tenunan balistik 1000D berukuran besar dan sama sekali mengabaikan formulasi kimia matriks polimer yang dilaminasi pada tenunan tersebut.

Pelapis TPU berbahan poliester berkinerja baik dalam uji abrasi mekanis standar. Namun, suhu transisi kacanya—titik di mana matriks polimer bertransisi dari struktur kaca yang fleksibel dan kenyal menjadi struktur kaca yang kaku dan rapuh—sangat tinggi, sering kali berada pada kisaran -15°C. Saat terkena lingkungan pegunungan atau laut di bawah nol derajat, rantai molekul poliester kehilangan mobilitasnya. Dengan pelenturan yang berulang-ulang, retakan mikro akan timbul di dalam lapisan pelapis itu sendiri, sehingga menyebabkan delaminasi mekanis yang cepat dari tekstil dasar.

Operasi taktis dan pencarian dan penyelamatan memerlukan formulasi TPU berbasis Polieter khusus. Struktur kimia polieter mempertahankan mobilitas segmen molekul hingga -40°C atau lebih rendah. Fleksibilitas suhu rendah ini tidak dapat dinegosiasikan untuk peralatan yang harus tahan terhadap kekuatan fisik brutal yang dijelaskan dalam analisis kami tentangkantong kering dek kelas laut di bawah gelombang ombak. Tanpa fondasi material ini, penghalang kedap air akan retak di sepanjang garis lentur jauh sebelum misi selesai.

Fisika Konsentrasi Stres Transisi Tepi

Antarmuka jahitan kantong kering yang dilas RF mengalami tekanan termodinamika yang sangat besar selama siklus produksi. Selama pemrosesan frekuensi tinggi 27,12 MHz, molekul polar TPU tereksitasi, melelehkan lapisan dari dalam ke luar untuk membentuk struktur molekul monolitik.

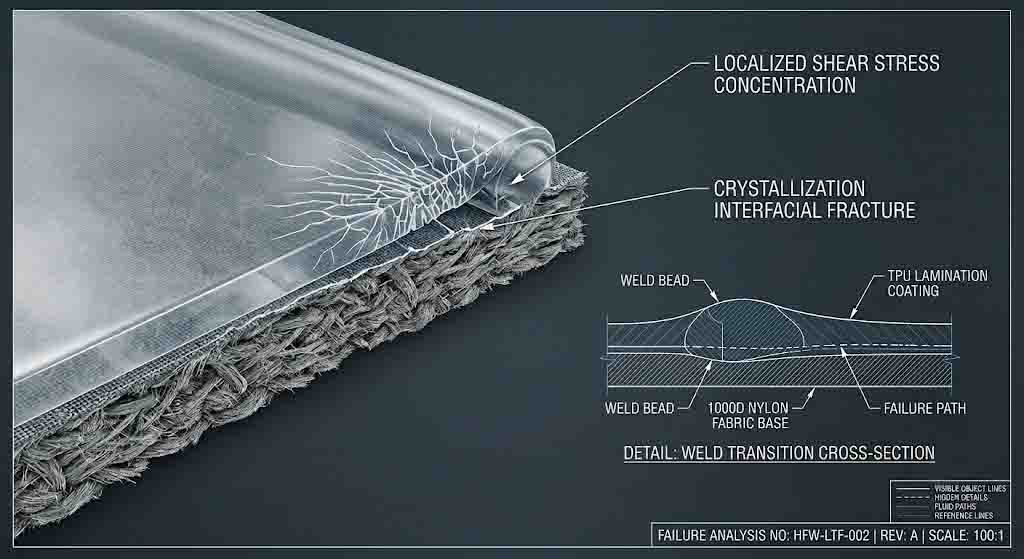

Zona bahaya adalah garis tepat di mana bagian yang dilas bertemu dengan cangkang fleksibel yang tidak dilas—transisi tepi. Jika distribusi tekanan pneumatik di seluruh cetakan kuningan yang dibuat dengan mesin khusus bergeser bahkan hanya sepersekian milimeter, hal ini akan menciptakan penurunan mikroskopis pada batas ini. Dalam kondisi di bawah nol, ketika material mengalami perlambatan cepat atau pembebanan tumbukan, langkah mikro ini bertindak sebagai konsentrator tegangan yang hebat. Matriks polimer yang rapuh tidak dapat menghilangkan energi melalui deformasi elastis. Ini langsung terpotong pada garis batas, sebuah mekanisme kegagalan kritis yang terus kami hilangkan melalui spesialisasi kamiprotokol pembuatan perlengkapan tahan air taktis.

Menghilangkan Delaminasi melalui Stabilisasi Termal Pasca Pengelasan

Melepaskan tekanan pneumatik dari cetakan las RF saat medan elektromagnetik mati merupakan penyebab kegagalan lapisan laten. Ketika rantai polimer dilebur pada frekuensi tinggi, rantai tersebut memerlukan siklus pendinginan spesifik di bawah kompresi berkelanjutan agar dapat menyelaraskan dan menghilangkan tekanan pada sambungan dengan benar.

Mempersingkat siklus pendinginan ini sebesar 0,5 detik akan meningkatkan hasil pabrik tetapi memerangkap tegangan geser sisa yang sangat besar di dalam zona pengelasan. Ketika lapisan tersebut mengalami guncangan dingin yang ekstrim, tekanan internal bergabung dengan beban lingkungan eksternal, sehingga memicu keretakan spontan tanpa dampak eksternal yang terlihat. Lini produksi kendaraan dan tas taktis kami menerapkan stabilisasi termal pasca-pengelasan otomatis. Perkakas kuningan menahan lapisan yang menyatu di bawah kompresi yang tepat hingga suhu turun di bawah ambang rekristalisasi polimer, memastikan ikatan molekul yang seragam mampu bertahan dari toleransi getaran brutal yang dituntut oleh aplikasi tugas berat sepertirekayasa bagasi reli sepeda motor hardcore.

Memvalidasi Keandalan Jahitan Suhu Rendah

Sebuah pabrik yang tidak dapat membuktikan metrik kualitasnya di bawah simulasi penyalahgunaan lapangan hanya menebak-nebak. Inspeksi visual tidak dapat mengidentifikasi rongga mikro internal atau kerapuhan kristalisasi polimer yang tersembunyi di dalam garis las balistik 1000D yang berat.

Kami memvalidasi pembangunan lingkungan ekstrem kami dengan mengekstraksi kupon material dari proses produksi dan memaparkannya pada pengujian fleksibel dinamis suhu rendah bersiklus di dalam ruang lingkungan khusus. Setelah pengkondisian dingin, sampel ini menjalani pengujian T-peel dan ledakan hidrostatis yang merusak yang mengacu pada internal kamiStandar pengujian tekanan hidrostatik 1,0 Bar. Kriteria kelulusannya adalah biner: nol retakan mikro dalam 10.000 siklus fleksibel berkelanjutan pada suhu -30°C, dan nol mutlak migrasi fluida melalui antarmuka lapisan pada tekanan puncak. Lingkaran validasi tanpa kompromi ini memberi direktur pengadaan global keamanan struktural tanpa kegagalan yang dapat diaudit.

FAQ Teknik untuk Pengadaan Sub-Zero
